Incinta laser EOS Automator
Marcare laser Clasa 1, cu sursa și opțiunile potrivite aplicației tale.
Incinta laser EOS oferă acces frontal, axă Z electrică și o cameră de lucru protejată pentru producții mici și medii. Compară EOS Basic, EOS și opțiunile EOS+ pentru a alege echiparea necesară.
Siguranță laser
Cursă Z standard
Câmp standard
LPA · FYBRA · NanoVIS
CONTROL ASUPRA PROCESULUI
Incinta laser EOS: avantaje pentru producție

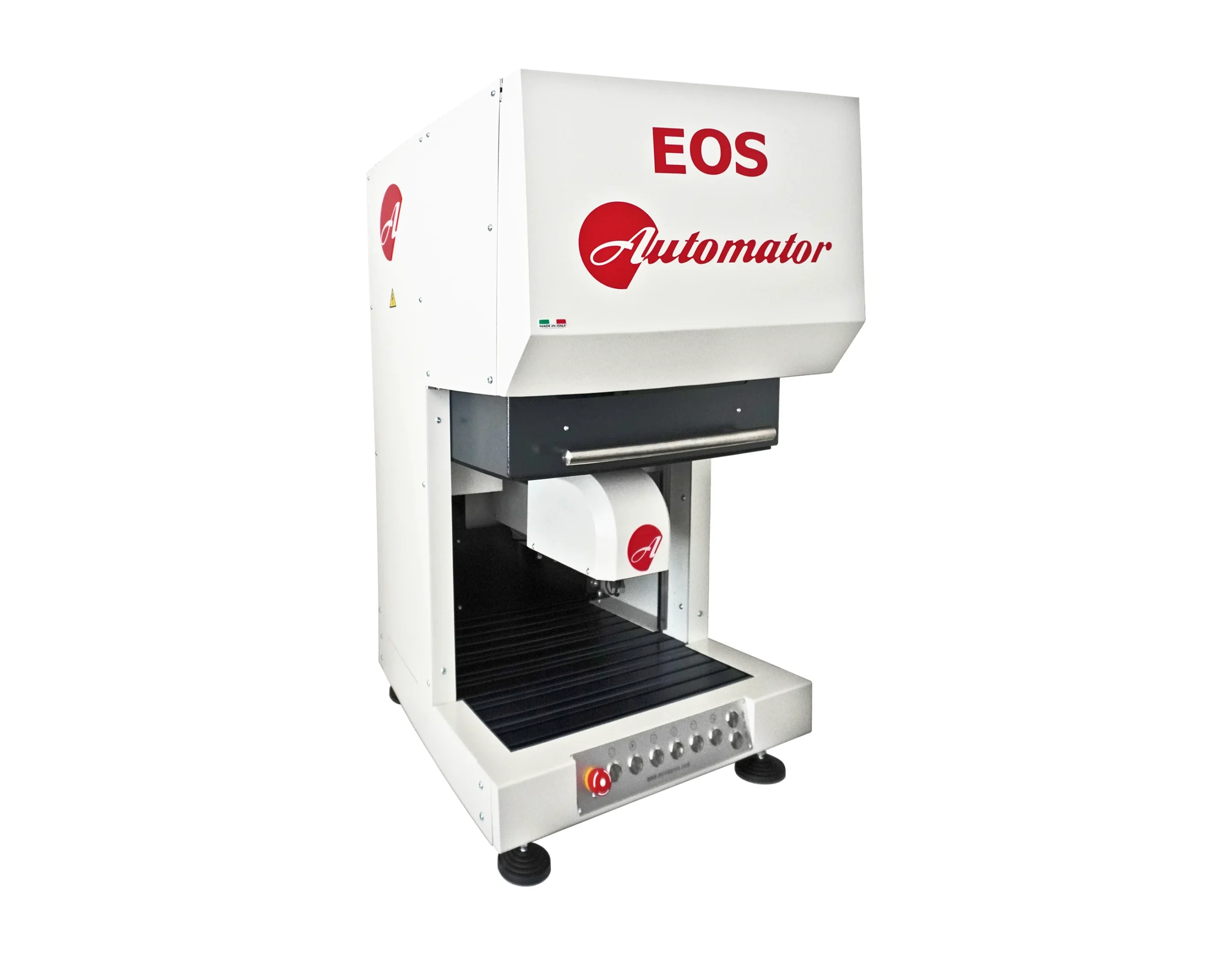

Încărcare frontală
În echiparea standard, ușa manuală permite accesul la zona de încărcare. Fereastra de inspecție oferă vizibilitate asupra piesei și operației de marcare.
Reglarea poziției pe Z
Axa Z motorizată permite reglarea poziției capului laser pentru distanța de lucru cerută de lentilă. În configurația standard, comanda se face prin butoane.
Echipare după aplicație
Alegi între EOS Basic cu sursă LPA și EOS cu FYBRA 21 W sau NanoVIS 3. Opțiunile se stabilesc după material, piesă și cerințele procesului.
ALEGE ECHIPAREA
Configurații pentru incinta laser EOS
Diferența dintre versiuni este sursa laser și echiparea aleasă. EOS+ desemnează aici opțiunile suplimentare ale configurației EOS cu FYBRA 21 W, nu o incintă separată.
| Versiune | Sursă laser | Ușă standard | Axă Z standard |
|---|---|---|---|
| EOS Basic | LPA | Manuală | Motor de 24 V; cursă de 300 mm; comandă prin butoane |
| EOS | FYBRA 21 W | Manuală | Motor de 24 V; cursă de 300 mm; comandă prin butoane |
| EOS | NanoVIS 3 | Manuală | Motor de 24 V; cursă de 300 mm; comandă prin butoane |
EOS+: opțiuni cu cost suplimentar
- Controlul axei Z din software: opțiune disponibilă și pentru EOS Basic.
- Ușă cu acționare pneumatică: opțiune disponibilă și pentru EOS Basic.
- Sursă FYBRA de 31 W sau 52 W: alternativă cu cost suplimentar la FYBRA 21 W pentru configurația EOS.
- Altă lentilă compatibilă: înlocuiește optica standard de 110 × 110 mm, în funcție de câmpul necesar.
Puterea mai mare nu stabilește singură rezultatul sau timpul de ciclu. Selecția include materialul, tipul marcajului și parametrii procesului. Controlul software al axei nu înseamnă implicit focalizare automată.
DE LA PIESĂ LA MARCAJ
Aplicații și alegerea sursei laser
Materialul și marcajul stabilesc configurația
Pentru alegerea sursei laser analizăm materialul, finisajul și rezultatul urmărit: identificare, logo, număr de serie sau cod pentru trasabilitate. Metalele, aluminiul anodizat și anumite materiale plastice necesită parametri adaptați; o listă generală de materiale nu garantează același rezultat pentru toate sursele.
Incinta laser EOS se configurează pornind de la piesa reală și cerințele de producție. Pentru o aplicație nouă, recomandăm evaluarea unei mostre înainte de stabilirea echipării.
Vezi exemple de piese marcate cu sisteme Automator și sistemul compact UBI Basic. Pentru comparație, consultă și incinta laser EOS PRO.
DATE TEHNICE
Specificații pentru incinta laser EOS
Datele de mai jos descriu incinta EOS standard. Dimensiunile și echiparea EOS Basic, precum și modificările asociate opțiunilor, se confirmă în oferta tehnică.
| Caracteristică | Specificație |
|---|---|
| Clasa de siguranță laser | Clasa 1, în modul normal de lucru cu incinta închisă |
| Dimensiuni exterioare (L × A × Î) | 605 × 730 × 1090 mm |
| Masa incintei | 125 kg |
| Zonă de încărcare | 440 × 500 mm |
| Ușă | Manuală; acționare pneumatică opțională |
| Axă Z | Cursă de 300 mm; motor de 24 V; comandă prin butoane |
| Control Z din software | Opțional |
| Câmp de marcare standard | 110 × 110 mm |
| Răcire | Cu aer |
| Conectare la PC | Ethernet / RJ45 |
Tensiunea de 24 V se referă la motorul axei Z. Alimentarea de la rețea, cerințele PC-ului și utilitățile necesare se confirmă pentru sistemul complet.
OPTICĂ ADAPTATĂ PIESEI
Lentile pentru incinta laser EOS
Lentila standard are un câmp de marcare de 110 × 110 mm și poate fi înlocuită cu o lentilă compatibilă, la cost suplimentar. Denumirea F160 sau F163 depinde de sursa și optica ofertate; un câmp de aceeași dimensiune nu înseamnă că lentilele sunt interschimbabile fără verificare.
| Lentilă | Câmp de marcare | Echipare |
|---|---|---|
| F100 | 60 × 60 mm | Opțională, cu verificarea compatibilității |
| F160 / F163 | 110 × 110 mm | Câmp standard; codul exact se precizează în ofertă |
| F254 | 155 × 155 mm | Opțională, cu verificarea compatibilității |
| F330 | 200 × 200 mm | Opțională, cu verificarea compatibilității |
Pentru incinta laser EOS, înălțimea admisă a piesei se confirmă în funcție de lentilă, sursă, axă și dispozitivul de fixare. Cursa axei Z nu reprezintă înălțimea maximă a piesei, iar zona de încărcare nu reprezintă câmpul optic de marcare.
OPERARE ȘI INTEGRARE
Software, protecție și accesorii
Incinta include un obturator mecanic de siguranță cu dublu canal și un senzor pentru verificarea poziției acestuia. Protecțiile și interblocarea ușii fac parte din sistemul de siguranță pentru utilizarea în Clasa 1.
Software EuGENIUS
EuGENIUS permite pregătirea textelor, numerelor de serie, siglelor și codurilor Data Matrix sau QR. Importul desenelor DXF și al imaginilor raster ajută la reutilizarea elementelor grafice existente.
Operatorul configurează parametrii de marcare în funcție de material și aplicație. Controlul axelor din software este disponibil numai dacă echipamentul include hardware-ul și opțiunile corespunzătoare.
Pregătirea postului de lucru
Prevăzute în configurație sunt iluminarea zonei de lucru și conexiunea Ethernet la un PC Windows. PC-ul nu este inclus în furnitura standard Automator; includerea lui se stabilește în oferta Italia Instruments.
Extracția fumului și prafului, axele rotative THETA și dispozitivele de fixare se selectează separat, în funcție de aplicație. Suportul trebuie dimensionat pentru incintă și echiparea instalată.
VEZI ECHIPAMENTUL ÎN UTILIZARE
Demonstrație video: incinta laser EOS
DOCUMENTAȚIE
Catalog și documentație la cerere
Consultă catalogul sistemelor laser Automator (PDF) pentru o privire asupra portofoliului. Fișa tehnică a echipamentului se transmite la cerere.
Manualul de utilizare și documentele de conformitate CE însoțesc echipamentul la livrare. Echiparea inclusă și accesoriile se precizează în oferta pentru incinta laser EOS.
Informații despre echipament: prezentarea oficială Automator.
RĂSPUNSURI PENTRU SELECȚIE
Întrebări despre incinta laser EOS
Ce diferență există între EOS Basic și EOS?
EOS Basic este disponibil cu sursă LPA. EOS poate fi echipat cu FYBRA 21 W sau NanoVIS 3. Ambele versiuni au ușă manuală și axă Z motorizată în configurația standard; sursa se alege după aplicație.
EOS+ este un echipament separat?
În oferta prezentată aici, EOS+ reprezintă opțiunile suplimentare pentru EOS cu FYBRA 21 W. Controlul Z din software și ușa pneumatică pot fi selectate și pentru EOS Basic.
Pot modifica puterea și câmpul de marcare?
Pentru EOS cu FYBRA sunt disponibile, la cost suplimentar, variantele de 31 W și 52 W. Lentila standard poate fi înlocuită cu una compatibilă; câmpul și dimensiunile admise ale piesei se confirmă în ofertă.
Sunt incluse PC-ul și sistemul de extracție?
PC-ul nu este inclus în furnitura standard Automator, iar extracția este opțională. Oferta Italia Instruments precizează explicit aceste componente și celelalte accesorii.
Cum primesc prețul și termenul de livrare?
Trimite cerințele aplicației și configurația dorită. Vei primi o ofertă pentru echiparea selectată; fișa tehnică este disponibilă la cerere, iar manualul și documentele de conformitate sunt livrate cu echipamentul.
