AUTOMATOR · MARCARE INDUSTRIALĂ
Laser FYBRA 3 Automator
Sistem modular cu fibră activă, pentru marcare și gravare industrială.
Laser FYBRA 3 Automator: sursă și electronică într-o unitate principală, cap de marcare separat și conexiune prin fibră optică. Disponibil în variante de 21, 31 și 52 W, pentru integrare în producție sau configurarea unui post de lucru.
Suportul de banc din fotografii este opțional și se achiziționează separat.
Variante de sursă
Sistem pentru integrare
Unitate principală și cap
Câmp standard
NOUA GENERAȚIE FYBRA
Laser FYBRA 3: avantaje pentru producție
Arhitectură modulară

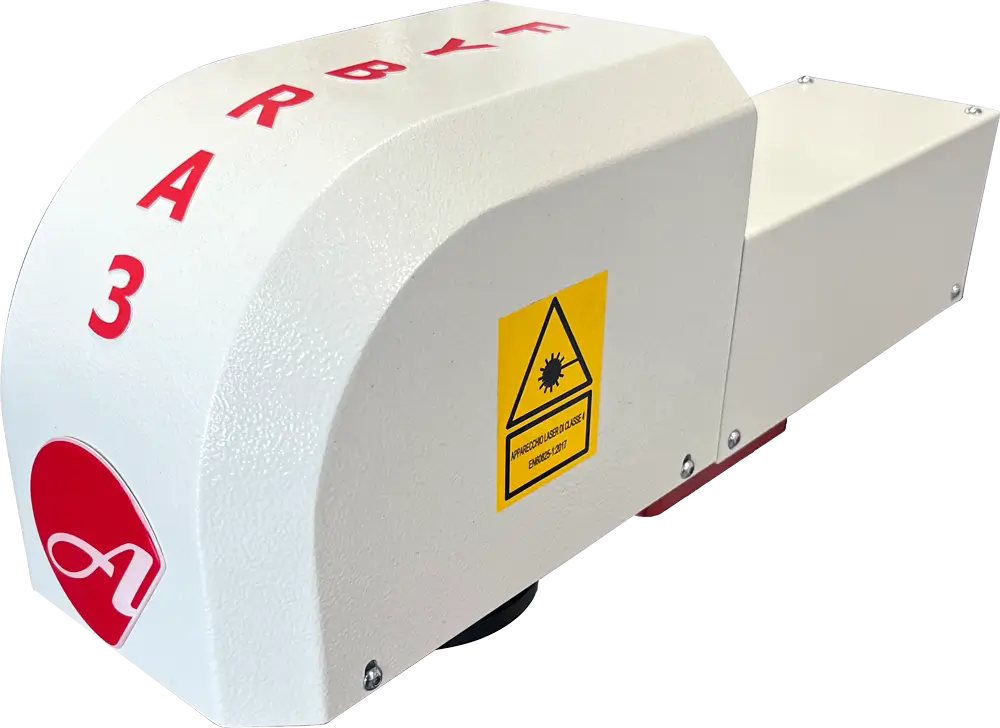

Capul de scanare se amplasează în zona piesei, iar unitatea principală se poziționează separat. Această separare ajută la organizarea unei stații și la integrarea în linie.
Iluminare integrată în cap
FYBRA 3 include iluminarea zonei de lucru direct în capul de marcare. Noul design simplifică integrarea față de soluțiile cu inel LED exterior.
Nou design al obturatorului
Obturatorul mecanic cu sistem de siguranță cu dublu canal face parte din noua construcție. Protecția postului complet se proiectează împreună cu integrarea laserului.
ALEGE SURSA ȘI MODUL DE INSTALARE
Configurații pentru laser FYBRA 3
| Variantă | Putere | Ce verificăm pentru selecție |
|---|---|---|
| FYBRA 3 – 21 W | 21 W | Material, contrast, dimensiunea marcajului și timpul de ciclu |
| FYBRA 3 – 31 W | 31 W | Cerințe de productivitate și rezultat pe mostra reală |
| FYBRA 3 – 52 W | 52 W | Adâncime, suprafață și timp de proces cerute de aplicație |
Puterea mai mare nu stabilește singură viteza sau adâncimea marcajului. Alegerea include lentila, materialul, finisajul, parametrii de proces și numărul de treceri.
Suport de banc opțional

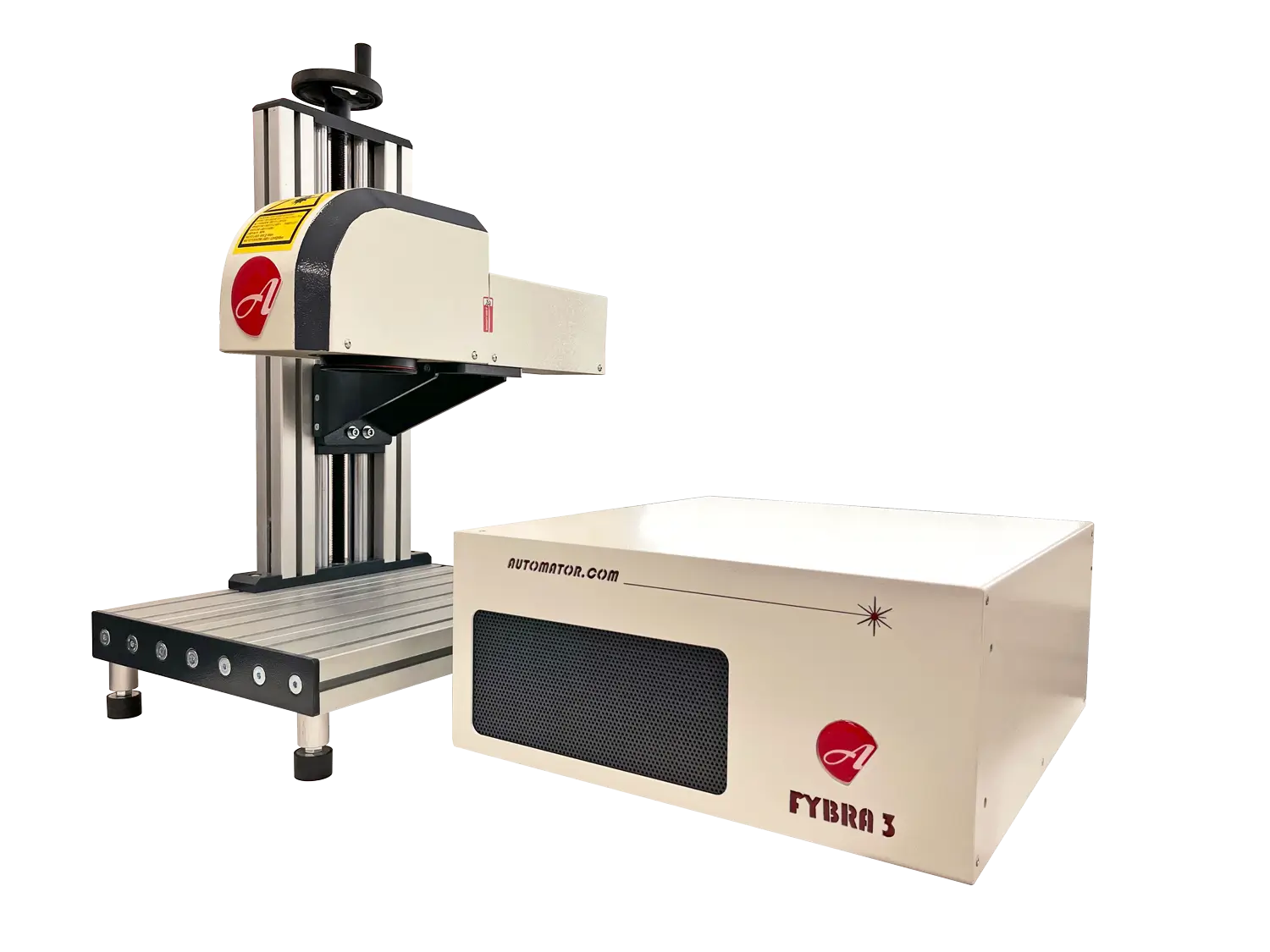

În fotografia de ansamblu, capul FYBRA 3 este montat pe un suport de banc cu coloană și masă de lucru. Acest suport nu este inclus implicit în sistemul laser și se achiziționează separat, dacă aplicația îl necesită.
Integrare în linie sau incintă
Laserul poate fi integrat în structura unei linii de producție. Pentru o stație cu incintă, compatibilitatea, protecțiile și echiparea ansamblului se stabilesc în oferta tehnică. Suportul deschis de banc nu este o incintă Clasa 1.
DE LA PIESĂ LA MARCAJ
Aplicații pentru laser FYBRA 3
Identificarea pieselor, codurile de trasabilitate și siglele au cerințe diferite de contrast și lizibilitate. FYBRA 3 se analizează pentru marcarea și gravarea metalelor, precum și pentru materiale plastice compatibile cu tehnologia sursei.
Evaluarea unei mostre reprezentative permite verificarea rezultatului înainte de alegerea configurației. Contează inclusiv acoperirea, rugozitatea și toleranța admisă pentru modificarea suprafeței.
Consultă exemple de piese marcate cu sisteme Automator și portofoliul de echipamente laser. Pentru alte aplicații, compară laserul compact NanoVIS3 sau incinta EOS Automator, cu echipare verificată în ofertă.
DATE TEHNICE
Specificații pentru laser FYBRA 3
| Caracteristică | Specificație |
|---|---|
| Tehnologie | Laser cu fibră activă |
| Variante de putere | 21 / 31 / 52 W |
| Lungime de undă nominală | 1064 nm |
| Clasa de siguranță laser | Clasa 4 pentru sistemul OEM de integrare |

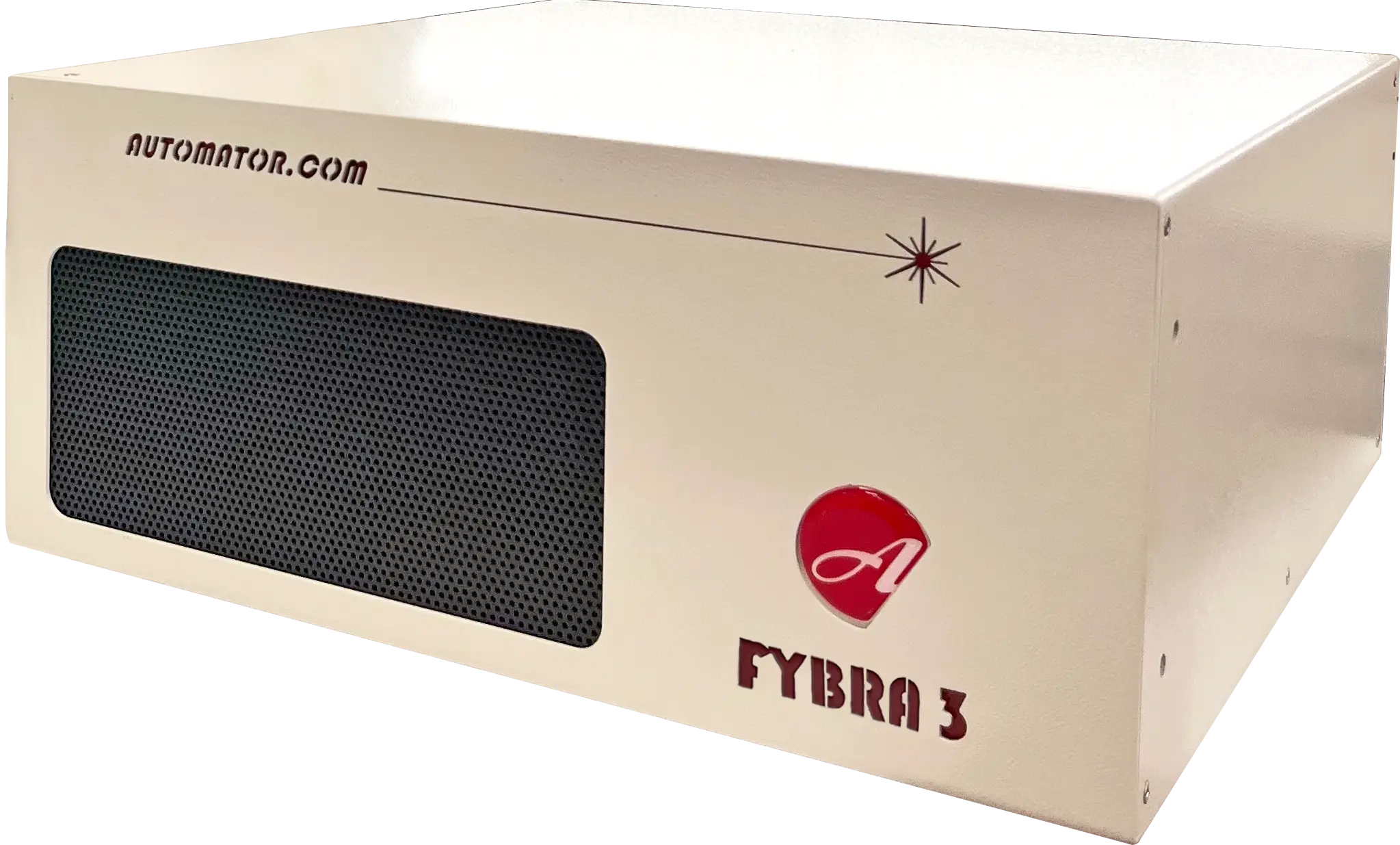

| Arhitectură | Unitate principală cu sursa și electronica + cap de scanare separat |
| Dimensiuni unitate principală | 465 × 497 × 142 mm, fără conectori |
| Optică standard | F160; câmp de marcare 110 × 110 mm |
| Răcire | Cu aer |
| Conexiuni | Ethernet, I/O, fibră optică și alimentare |
| Software | EuGENIUS Automator |
| Iluminare | Integrată în capul de marcare |
| Suport de banc | Opțional, achiziționat separat |
Oferta tehnică precizează dimensiunile capului, lungimea conexiunilor, utilitățile și spațiul de instalare pentru configurația livrată.
OPTICĂ ADAPTATĂ PIESEI
Lentile pentru laser FYBRA 3
Lentila standard F160 oferă un câmp de marcare de 110 × 110 mm. Alte optici compatibile pot înlocui lentila standard, la cost suplimentar, în funcție de aplicație.
| Câmp de marcare | Echipare |
|---|---|
| 60 × 60 mm | Optică opțională pentru aplicații compatibile |
| 110 × 110 mm | Câmp standard, cu lentila F160 |
| 155 × 155 mm | Optică opțională, cu verificarea compatibilității |
| 200 × 200 mm | Optică opțională, cu verificarea compatibilității |
| 300 × 300 mm | Optică opțională, fără axe suplimentare pentru acest câmp optic |
Codul optic și distanța de lucru se confirmă pentru lentila livrată. Câmpul de marcare nu reprezintă dimensiunea mesei sau cursa unei axe. Poziționarea pe o suprafață mai mare poate necesita axe și dispozitive suplimentare.
OPERARE ȘI INTEGRARE
Software, automatizare și protecție
Software EuGENIUS
EuGENIUS permite pregătirea textelor, numerelor de serie, datelor, siglelor și codurilor Data Matrix sau QR. Sunt disponibile importul DXF și al imaginilor raster, previzualizarea și funcția Quick Test pentru compararea parametrilor.
Controlul axelor X/Y/Z și THETA, operarea fără PC prin modul stand-alone și interfețele industriale se configurează cu hardware și opțiuni adecvate. Disponibilitatea lor nu înseamnă includere în fiecare sistem.
Clasa 4 și siguranța funcțională
Laser FYBRA 3 este un sistem Clasa 4 în versiunea de integrare. Obturatorul mecanic blochează fizic fasciculul la comanda sistemului de siguranță.
Caracteristicile de siguranță funcțională ale componentelor nu înlocuiesc clasificarea laser și nu transformă un suport deschis în echipament Clasa 1. Protecția zonei de lucru, interblocările și extracția emisiilor se tratează în proiectul postului complet.
VIDEO FYBRA
Demonstrație de marcare: generația FYBRA II
DOCUMENTAȚIE
Catalog și documentație la cerere
Consultă catalogul sistemelor laser Automator (PDF) pentru portofoliul categoriei. Fișa tehnică FYBRA 3 este disponibilă la cerere.
Manualul de utilizare și documentele de conformitate aferente echipamentului se furnizează la livrare. Configurația actuală FYBRA 3 și accesoriile sunt precizate în oferta Italia Instruments.
Detalii despre noua generație: prezentarea FYBRA 3 Automator.
RĂSPUNSURI PENTRU SELECȚIE
Întrebări despre laser FYBRA 3
Suportul de banc din fotografie este inclus?
Nu. Suportul cu coloană și masă de lucru se achiziționează separat. Oferta precizează distinct sistemul laser, suportul și celelalte accesorii.
Ce variantă de putere ar trebui să aleg?
Alegerea între 21, 31 și 52 W pornește de la material, marcaj și timpul de ciclu. O probă pe piesă ajută la stabilirea configurației potrivite.
Poate lucra într-o incintă Clasa 1?
Poate fi configurat într-un ansamblu cu incintă și protecții adecvate. Compatibilitatea și clasificarea sistemului complet se verifică separat; unitatea OEM prezentată este Clasa 4.
Pot mări câmpul de marcare?
Da, printr-o lentilă compatibilă selectată pentru aplicație, la cost suplimentar. Distanța de lucru și rezultatul marcării se verifică pentru noua optică.
Videoclipul prezintă FYBRA 3?
Videoclipul disponibil prezintă generația FYBRA II. Fotografiile și configurațiile acestei pagini se referă la FYBRA 3.
Cum primesc prețul și termenul de livrare?
Trimite aplicația și echiparea dorită pentru laser FYBRA 3. Oferta include configurația analizată, accesoriile selectate, prețul și termenul de livrare.
