AUTOMATOR · MARCARE INDUSTRIALĂ
Laser NanoVIS3 Automator
Marcare laser compactă, pentru integrare în producție.

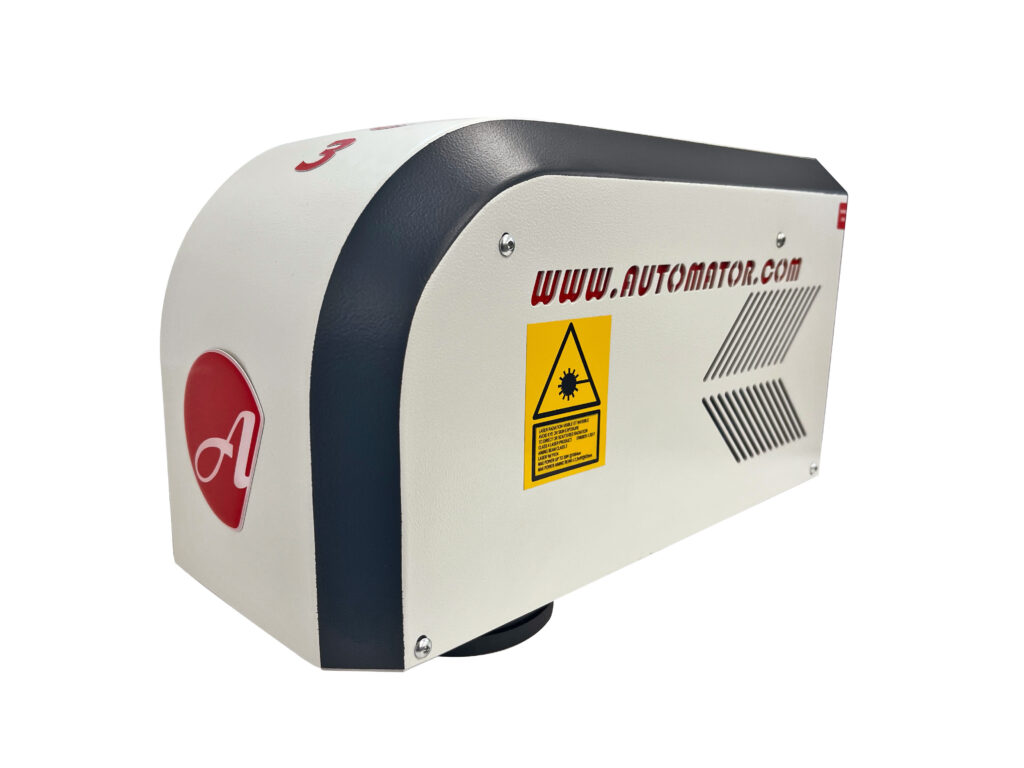

Laserul NanoVIS3 este un sistem Clasa 4 cu tehnologie aWave la 1060 nm. Reunește sursa, capul galvanometric, electronica și obturatorul într-o unitate modulară, potrivită pentru proiecte în care spațiul de instalare contează.
Laser pentru integrare
Tehnologie aWave
Masa unității
Lungimea unității
FORMAT COMPACT · PROCES CONTROLAT
Laser NanoVIS3: avantaje pentru integrare
Unitate compactă
Formatul de 350 × 168 × 210 mm simplifică proiectarea amplasării. Spațiul pentru cabluri, ventilare și intervenții trebuie prevăzut în ansamblul postului de lucru.
Parametri adaptați marcajului
Tehnologia aWave include autoreglarea frecvenței. Aplicația se validează pe materialul și finisajul real, urmărind contrastul, lizibilitatea și timpul de ciclu.
Pregătit pentru automatizare
Software-ul EuGENIUS oferă posibilități de integrare cu automate programabile și roboți. Axele auxiliare și interfețele se configurează conform proiectului, fără a presupune că sunt incluse în orice ofertă.
DE LA PIESĂ LA MARCAJ
Aplicații pentru laser NanoVIS3

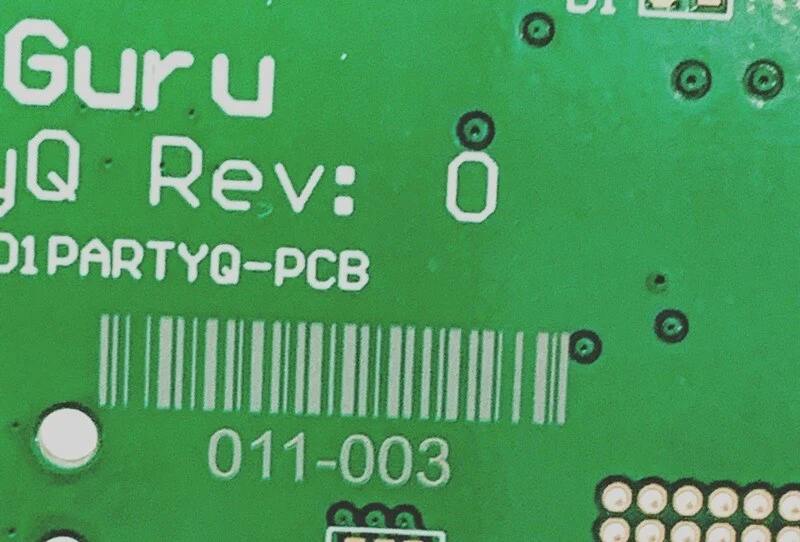

De la identificarea unei componente până la codificarea unui lot, selecția începe cu informația care trebuie să rămână lizibilă pe piesă. Numerele de serie, siglele și codurile Data Matrix sau QR pot fi pregătite în EuGENIUS.

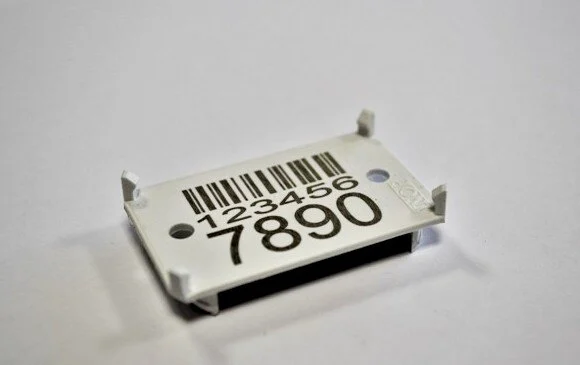

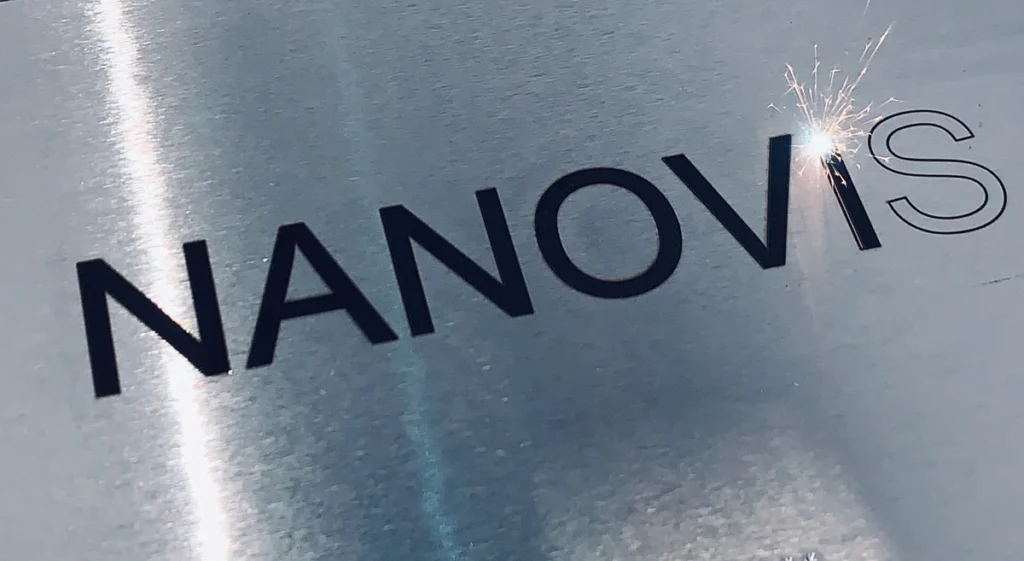

Laserul NanoVIS3 poate fi evaluat pentru metale, materiale plastice și suprafețe cu acoperiri. Materialele cu aceeași denumire comercială pot reacționa diferit în funcție de compoziție, pigment și tratament. O mostră reprezentativă ajută la stabilirea parametrilor.
Vezi exemple de piese marcate cu sisteme Automator și gama de echipamente laser. Pentru o stație cu incintă, consultă EOS Automator și configurația cu NanoVIS 3.
DATE TEHNICE
Specificații pentru laser NanoVIS3
| Caracteristică | Specificație |
|---|---|
| Tehnologie laser | aWave Automator |
| Lungime de undă | 1060 nm |
| Clasa de siguranță laser | Clasa 4, pentru unitatea laser prezentată |
| Dimensiuni (L × A × Î) | 350 × 168 × 210 mm |
| Masa unității | 9,7 kg |
| Frecvența impulsurilor | Autoreglabilă |
| Răcire | Cu aer |
| Alimentarea unității | 24 V DC, prin sursă externă de alimentare |
| Alimentarea sursei externe | 110–230 V AC, 50–60 Hz |
| Putere electrică absorbită maximă | 160 W la 20 °C |
| Temperatură de funcționare | +15…+35 °C |
| Umiditate în funcționare | 10–85%, fără condens |

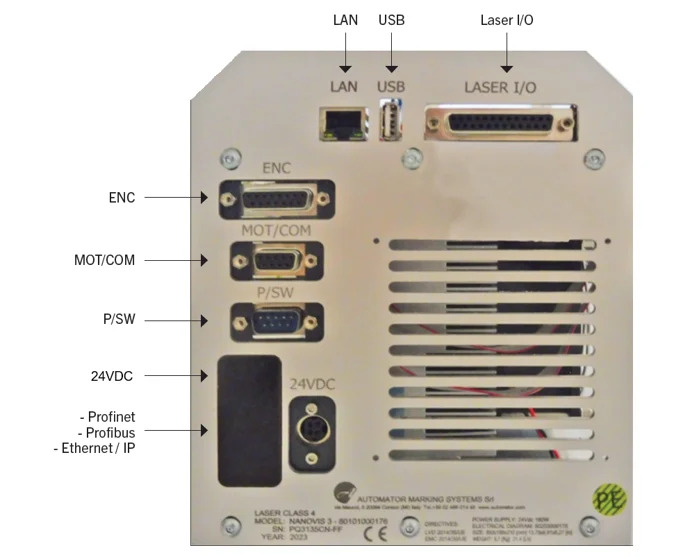

| Conexiuni | LAN, USB, I/O; configurația interfețelor se confirmă în ofertă |
| Software de marcare | EuGENIUS Automator |
OPTICĂ ADAPTATĂ APLICAȚIEI
Lentile și câmp de marcare pentru laser NanoVIS3
Optica se alege după dimensiunea marcajului și spațiul disponibil între lentilă și piesă. Un câmp mai mare nu înseamnă automat un rezultat mai bun pentru detalii fine.
| Lentilă | Câmp de marcare | Distanță publicată (±2%) |
|---|---|---|
| F100 | 60 × 60 mm | 120 mm |
| F163 | 110 × 110 mm | 190 mm |
| F254 | 155 × 155 mm | 290 mm |
| F330 | 200 × 200 mm | 380 mm |
| F420 | 300 × 300 mm | 460 mm |
Producătorul denumește aceste valori „distanțe focale”. Distanța de lucru pentru montaj se verifică pentru optica efectiv livrată; valorile nu reprezintă înălțimea maximă a piesei. Lentila și eventualele înlocuiri cu cost suplimentar se precizează în ofertă.
OPERARE ȘI INTEGRARE
Software, integrare și protecție
EuGENIUS: de la desen la marcaj
Software-ul Automator gestionează texte, numere de serie, date și coduri de trasabilitate. Importă desene vectoriale DXF și imagini BMP, JPEG sau GIF; obiectele pot fi scalate, rotite și poziționate în câmpul de marcare.
Previzualizarea și funcția Quick Test ajută la pregătirea lucrării. EuGENIUS poate gestiona până la 32 de axe auxiliare, cu hardware și opțiuni adecvate. Protocoalele industriale și funcțiile suplimentare se stabilesc înainte de comandă.
Clasa 4 și obturatorul de siguranță
Laserul NanoVIS3 include un obturator mecanic de siguranță cu dublu canal, care blochează fasciculul la comanda sistemului. Acesta nu transformă singur unitatea într-un echipament Clasa 1.
Proiectul de integrare trebuie să trateze protecția zonei de marcare, interblocările, extracția emisiilor și accesul pentru operare. Pentru o soluție cu incintă, echiparea și clasificarea ansamblului complet se verifică separat.
VEZI MARCAREA LASER ÎN UTILIZARE
Videoclipuri din familia NanoVIS
Demonstrație din pagina Italia Instruments
Videoclip publicat de Automator
DOCUMENTAȚIE
Catalog și documentație la cerere
Consultă catalogul sistemelor laser Automator (PDF). Fișa tehnică NanoVIS3 se transmite la cerere. Manualul de utilizare și documentele de conformitate aferente echipamentului se furnizează la livrare.
Detalii despre model: prezentarea oficială Automator.
RĂSPUNSURI PENTRU SELECȚIE
Întrebări despre laser NanoVIS3
NanoVIS3 este o incintă laser Clasa 1?
Nu. Unitatea laser prezentată este Clasa 4. O configurație cu incintă și protecții adecvate se analizează separat; clasificarea se stabilește pentru ansamblul complet.
NanoVIS3 este un laser de 20 W?
Automator compară performanța marcării cu cea a unui laser de până la 20 W. Această formulare nu trebuie interpretată ca o confirmare a puterii optice nominale. Datele sursei livrate se precizează în documentația tehnică și ofertă.
Cum aleg lentila potrivită?
Trimite dimensiunea marcajului, geometria piesei și spațiul disponibil pentru instalare. Verificăm câmpul optic necesar și distanța de lucru pentru lentila selectată.
Poate fi integrat cu un robot sau PLC?
Integrarea se stabilește după interfețele liniei, secvența de lucru și echiparea comandată. Comunică protocolul și semnalele disponibile pentru verificarea compatibilității.
Cum primesc prețul și termenul de livrare?
Trimite materialul, marcajul și cerințele de integrare. Oferta pentru laser NanoVIS3 precizează echiparea, opțiunile, accesoriile, prețul și termenul de livrare.
ITALIA INSTRUMENTS · ROMÂNIA
Solicită ofertă pentru laser NanoVIS3
Descrie piesa și cerințele procesului. Îți propunem configurația NanoVIS3 în funcție de material, marcaj și integrarea necesară.
Contact direct: contact@italiainstruments.ro. Poți atașa în e-mail o fotografie sau un desen al piesei.
