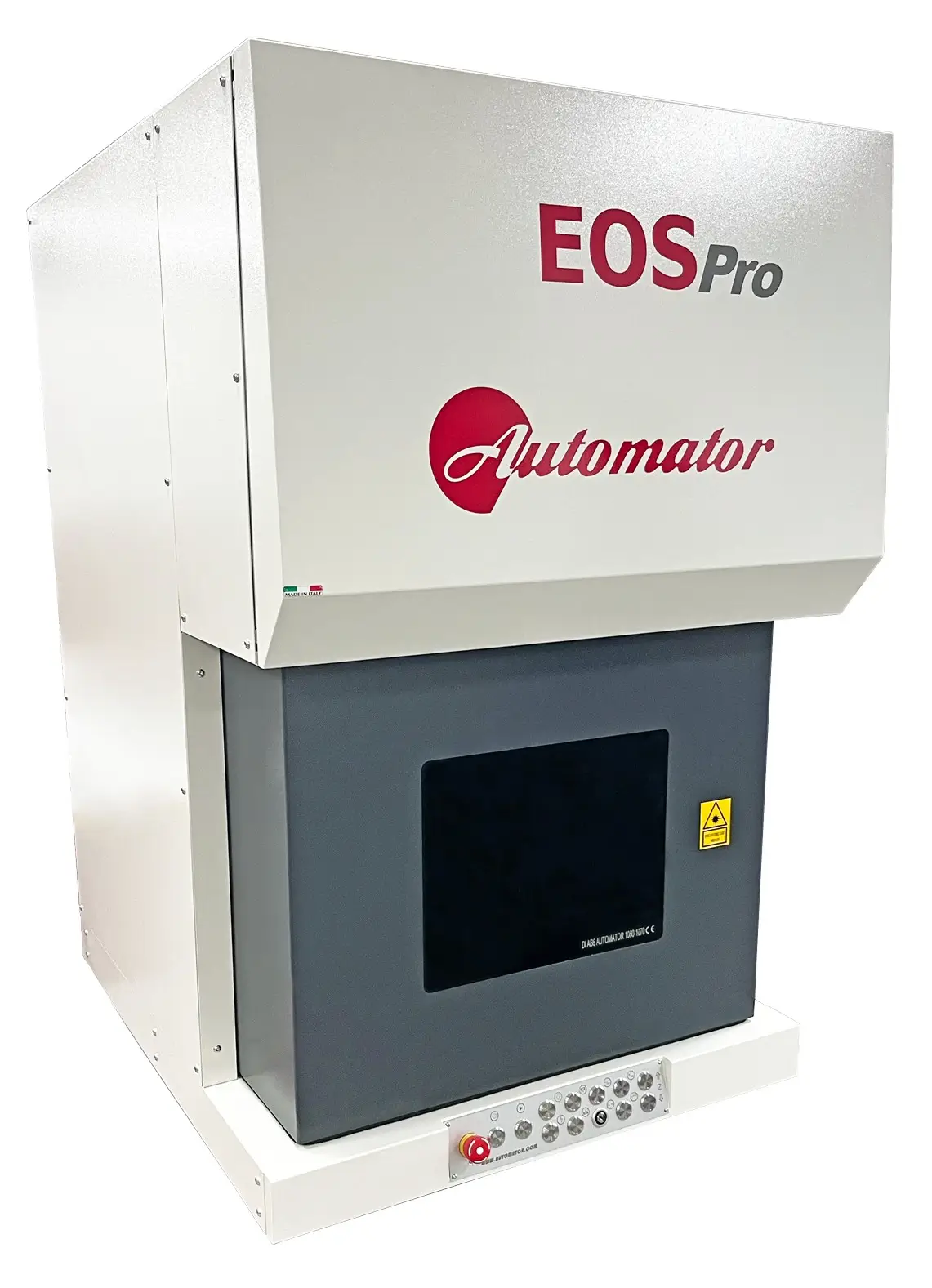

Incinta laser EOS PRO Automator
Ușă pneumatică inclusă. Axe configurabile pentru aplicația ta.
Incinta laser EOS PRO este un sistem de marcare laser Clasa 1 cu sursă FYBRA 21 W. Echiparea standard include axă Z electrică de 300 mm; opțiunile aduc control din software și combinații de axe X și Z.
FYBRA inclusă
Ușă standard
Cursă Z standard
Configurații opționale
CONTROL ȘI ACCES
Incinta laser EOS PRO: avantaje pentru producție
Ușă pneumatică inclusă
Deschiderea și închiderea pneumatică fac parte din echiparea standard. Accesul frontal este potrivit pentru operațiile repetate de încărcare și descărcare.
Poziționare configurabilă
Pornești de la axa Z de 300 mm, comandată prin butoane. Opțiunile cu FD1 aduc control software și curse Z de 500 sau 800 mm, în combinațiile disponibile.
Axă X opțională
Axa X de 300 mm poate fi adăugată împreună cu o axă Z de 500 sau 800 mm, ambele comandate din software. Poziționarea pe X este distinctă de câmpul optic al lentilei.
STANDARD ȘI OPȚIONAL
Configurații pentru incinta laser EOS PRO
Pachetul standard include FYBRA 21 W, ușă pneumatică și axă Z cu motor de 24 V, cursă de 300 mm, comandată prin butoane. Controlul software al axelor este opțional; nu este inclus implicit în echiparea de bază.
| Configurație | Axă Z | Axă X | Comandă |
|---|---|---|---|
| Standard | 300 mm; motor de 24 V | Nu este inclusă | Z prin butoane |
| Opțiunea A | 500 mm, FD1 | Nu este inclusă | Z din software |
| Opțiunea B | 500 mm, FD1 | 300 mm, FD1 | X și Z din software |
| Opțiunea C | 800 mm, FD1 | 300 mm, FD1 | X și Z din software |
În opțiunile A, B și C, axa Z standard de 300 mm este înlocuită cu axa indicată. Cursele nu se adună. Axa X se oferă numai în combinațiile cu Z de 500 sau 800 mm.
Opțiunile au cost suplimentar. Pentru incinta laser EOS PRO, alegerea axelor trebuie corelată cu geometria piesei, fixarea, lentila și pozițiile de marcare. Cursa mai mare nu garantează aceeași creștere a înălțimii utile.
CONFIGURAȚIA URMEAZĂ APLICAȚIA
Trasabilitate și poziționare pentru marcare
Materialul și marcajul stabilesc configurația
Pentru alegerea sursei laser analizăm materialul, finisajul și rezultatul urmărit: identificare, logo, număr de serie sau cod pentru trasabilitate. Metalele, aluminiul anodizat și anumite materiale plastice necesită parametri adaptați; o listă generală de materiale nu garantează același rezultat pentru toate sursele.
Incinta laser EOS PRO se configurează pornind de la piesa reală și cerințele de producție. Pentru o aplicație nouă, recomandăm evaluarea unei mostre înainte de stabilirea echipării.
Vezi exemple de piese marcate cu sisteme Automator și sistemul compact UBI Basic. Pentru comparație, consultă și incinta laser EOS.
DATE TEHNICE
Specificații pentru incinta laser EOS PRO
Configurația standard și opțiunile sunt prezentate separat, astfel încât să poți compara echipările fără a confunda funcțiile incluse cu accesoriile suplimentare.
| Caracteristică | Specificație |
|---|---|
| Sursă laser inclusă | FYBRA 21 W |
| Clasa de siguranță laser | Clasa 1, în modul normal de lucru cu incinta închisă |
| Dimensiuni exterioare (L × A × Î) | 800 × 1055 × 1355 mm |
| Masa incintei | 180 kg |
| Zonă de încărcare | 600 × 780 mm |
| Ușă frontală | Acționare pneumatică; inclusă |
| Axă Z standard | Cursă de 300 mm; motor de 24 V; comandă prin butoane |
| Control Z din software | Opțional, cu axă Z FD1 de 500 mm sau configurațiile X + Z |
| Axă X | Opțională: 300 mm, numai cu Z FD1 de 500 sau 800 mm |
| Câmp de marcare standard | 110 × 110 mm |
| Răcire | Cu aer |
| Conectare la PC | Ethernet / RJ45 |
Dimensiunile și masa de mai sus sunt cele publicate pentru incinta standard. Se verifică pentru echiparea finală cu axe și accesorii. Motorul Z de 24 V nu definește alimentarea de la rețea a sistemului; pentru ușa pneumatică se stabilesc și cerințele de aer comprimat.
CÂMPUL POTRIVIT MARCAJULUI
Lentile pentru incinta laser EOS PRO
Lentila standard are un câmp de marcare de 110 × 110 mm și poate fi înlocuită cu o lentilă compatibilă, la cost suplimentar. Denumirea F160 sau F163 depinde de sursa și optica ofertate; un câmp de aceeași dimensiune nu înseamnă că lentilele sunt interschimbabile fără verificare.
| Lentilă | Câmp de marcare | Echipare |
|---|---|---|
| F100 | 60 × 60 mm | Opțională, cu verificarea compatibilității |
| F160 / F163 | 110 × 110 mm | Câmp standard; codul exact se precizează în ofertă |
| F254 | 155 × 155 mm | Opțională, cu verificarea compatibilității |
| F330 | 200 × 200 mm | Opțională, cu verificarea compatibilității |
Pentru incinta laser EOS PRO, înălțimea admisă a piesei se confirmă în funcție de lentilă, sursă, axă și dispozitivul de fixare. Cursa axei Z nu reprezintă înălțimea maximă a piesei, iar zona de încărcare nu reprezintă câmpul optic de marcare.
DE LA PROGRAM LA PIESE
Software, protecție și integrare
Incinta dispune de obturator mecanic de siguranță cu dublu canal și senzor de confirmare a poziției acestuia. Interblocarea ușii și protecțiile sistemului susțin operarea în Clasa 1, în condițiile normale de utilizare.
Software EuGENIUS
EuGENIUS permite pregătirea textelor, numerelor de serie, siglelor și codurilor Data Matrix sau QR. Importul desenelor DXF și al imaginilor raster ajută la reutilizarea elementelor grafice existente.
Operatorul configurează parametrii de marcare în funcție de material și aplicație. Controlul axelor din software este disponibil numai dacă echipamentul include hardware-ul și opțiunile corespunzătoare.
Pregătirea postului de lucru
Prevăzute în configurație sunt iluminarea zonei de lucru și conexiunea Ethernet la un PC Windows. PC-ul nu este inclus în furnitura standard Automator; includerea lui se stabilește în oferta Italia Instruments.
Extracția fumului și prafului, axele rotative THETA și dispozitivele de fixare se selectează separat, în funcție de aplicație. Suportul trebuie dimensionat pentru incintă și echiparea instalată.
Cu axele comandate din software, poziționarea poate fi integrată în programul de lucru al configurației respective. Funcțiile necesare procesului, inclusiv secvențele de mișcare și eventuala utilizare a accesoriilor rotative, se stabilesc în selecția tehnică.
VEZI ECHIPAMENTUL ÎN UTILIZARE
Demonstrație video: incinta laser EOS PRO
DOCUMENTAȚIE
Catalog și documentație la cerere
Consultă catalogul sistemelor laser Automator (PDF) pentru o privire asupra portofoliului. Fișa tehnică a echipamentului se transmite la cerere.
Manualul de utilizare și documentele de conformitate CE însoțesc echipamentul la livrare. Echiparea inclusă și accesoriile se precizează în oferta pentru incinta laser EOS PRO.
Informații despre echipament: prezentarea oficială Automator.
RĂSPUNSURI PENTRU CONFIGURARE
Întrebări despre incinta laser EOS PRO
Ce include configurația standard EOS PRO?
Sursă FYBRA de 21 W, ușă pneumatică și axă Z cu motor de 24 V și cursă de 300 mm, comandată prin butoane. Controlul axelor din software și axa X sunt opțiuni suplimentare.
Axa Z de 500 sau 800 mm se adaugă la cursa de 300 mm?
Nu. Axa standard este înlocuită. Sunt disponibile Z FD1 de 500 mm, X FD1 de 300 mm cu Z FD1 de 500 mm sau X FD1 de 300 mm cu Z FD1 de 800 mm.
Pot alege axa X cu axa Z standard?
Nu în configurațiile prezentate. Axa X de 300 mm se oferă împreună cu Z de 500 sau 800 mm, ambele comandate din software.
O axă Z comandată din software asigură focalizare automată?
Controlul software al mișcării nu înseamnă implicit focalizare automată. Funcțiile de focalizare necesare aplicației trebuie precizate și confirmate separat.
Care este înălțimea maximă a piesei?
Se confirmă pentru combinația dintre sursă, lentilă, axe și dispozitivul de fixare. Cursa Z și înălțimea utilă sunt mărimi diferite; un desen al piesei ajută la verificarea configurației.
Cum primesc oferta și documentația?
Trimite-ne cerințele aplicației. Prețul, termenul și accesoriile incluse se comunică pentru configurația selectată. Fișa tehnică se trimite la cerere; manualul și documentele de conformitate CE sunt livrate cu echipamentul.
